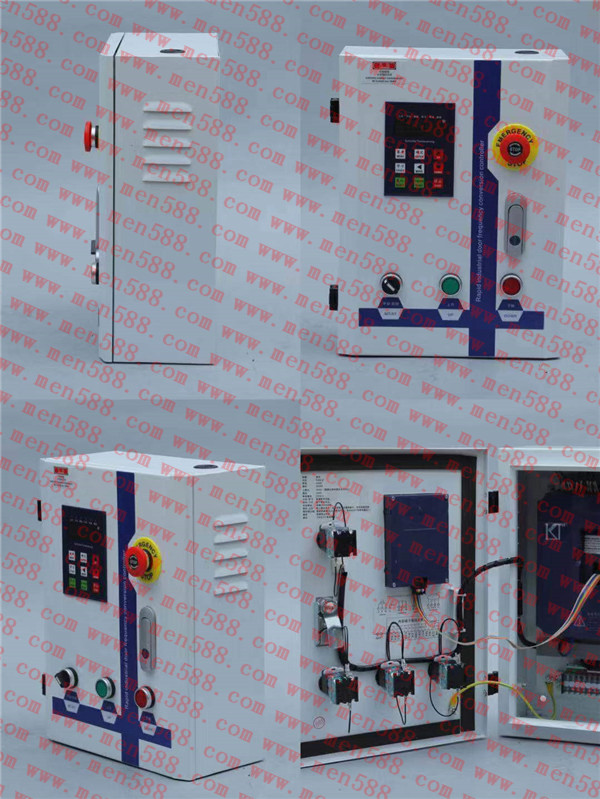

『KST-MK2-150』kst快速門變頻器編碼器調試及學習



行程開關模式（注：修改運行模式后要斷電才能生效）




將參數Cr000設成0行程開關模式（出廠默認），安裝接線正確后即可使用。



通過調整參數Cr001～Cr012 優化開關門過程。



編碼器模式（包括增量式編碼器，絕對值編碼器）



1、假如用戶使用的是增量編碼器，請將Cr000設成1（增量編碼器模式），安裝接線，此時A、B端子接編碼器A 、B信號線 X12V/(X24V)接編碼器的電源線，COM接編碼器的地線（編碼器未連接時，變頻器在運行過會報警，顯示“Er 013” ）。

X0端子連接編碼器清零開關，此開關必須安裝于門的最下限位置。



2、假如用戶使用的是絕對值編碼器，請將Cr000設成2（絕對值編碼器模式），安裝接線，此時A+、B－端子接編碼器A+、B－信號線 12V接編碼器的電源線，DCM接編碼器的地線（編碼器未連接時，變頻器在運行過會報警，顯示“Er 010” ）。



注：與絕對值編碼器連接時要采用指定的型號；


3、『M02-12A編碼器』學習：在頻率顯示界面狀態下，長按“模式/學習鍵” ，當數碼管閃爍時，表示已進入學習門高模式。



按下行或上行鍵將門機調到最低點（零點），長按鍵盤“復位”按鈕，這時可以將當前顯示脈沖數清零，即當前位置為門的零點位。



按上行按鈕（或上行掃鍵），門應該向上運動，此時顯示的脈沖數應該是正的方向增加（如果顯示的脈沖數為負值，請修改Cr014更改編碼器的安裝方向，并斷電重新上電初始化。




按上行按鈕（或上行按鍵）讓門運行到上限位置，此時按下“確認鍵” ，數碼管停止閃，當前脈沖數即為總門高度對應編碼器脈沖數，對應參數為Cr015；



（1）、編碼器方向學習：按上升按鈕時，操作面板LED上顯示的門行程脈沖數值應該增加；



相反，按下降按鈕時，操作面板LED上顯示的門行程脈沖數值應該減小；



如果相反，可以交換A、B端子接線或設定參數Cr014為1。



（2）、總門高度的學習：在脈沖顯示模式下，長按“模式/學習鍵” ，數碼管同時閃爍，表示已進入總門高度的學習狀態，一直按住下降按鈕，門開始下降，當門碰到清零開關X0時（或者長按鍵盤“復位”鍵清零），編碼器脈沖數值清零，變頻器停止；



此時門最低點學習完成。再一直按上升按鈕，門開始上升，到達上限位置時松開上升按鈕，變頻器停止。



這時按確認鍵（或先按住急停按鈕，再按住上升或下降按鈕不放），數碼管停止閃爍，變頻器器自動記錄當前門高總行程脈沖數到參數Cr015中，或者也可以手動設定參數Cr015為當前門行程脈沖數。


總門高度設定完成后，變頻器會按照參數Cr016、Cr017、Cr018的設定值，自動計算下限位、中限位和上限位。



具體運行過程中如發現下限位、中限位和上限位的位置不合適時，可以手工調整參數Cr016、Cr017、Cr018的設定值。



如果需要半開/全開狀態功能，設定參數Cr019為1，同時X4端子有效時，『KST快速門變頻器』上升運行到中限位置時停止。
