「快速門電控箱」SEJ控制箱限位調試方法

SEJ是意大利合資的快速門控制器品牌，同品牌還有電機和編碼器，推薦配套使用，更有利于快速門的使用。


SEJ控制箱可使用編碼器和機械限位，調試方法如下。



「快速門電控箱」SEJ控制箱限位調試方法



一、編碼器調試



（1）手動或者自動轉換開關打到手動狀態。


（2）急停按下，同時按↑鍵和↓鍵3秒，變頻器顯示“STU0”，開始學習限位。



（3）急停拉起，同時按↑鍵和↓鍵，門調整到下限位。手/自動轉換開光轉到自動，再轉回手動，變頻器交替顯示1000與“STU1”，（按↑鍵是增大，按↓鍵值減小，如反向，請對調EPA，EPB接線），下限位的實際脈沖值可以查看說明書P542。


（4）再按↑鍵和↓鍵，門調整到上限位。手/自動轉換開關轉到自動，再轉回手動，變頻器交替顯示當前編碼器的值與“STU2”，上限位的實際脈沖值查看說明書P543.



（5）在按↑鍵，門調整到超上限位，手/自動轉換開關轉到自動，再轉回手動，記錄當前編碼器的值（此值大于上限位值），按↓鍵關門，學習結束。超上限位的實際脈沖值在說明書P544。

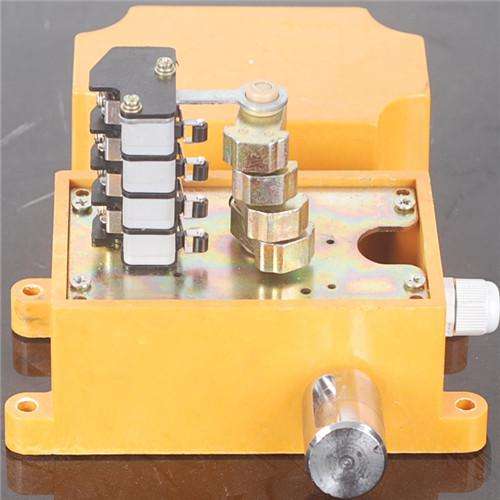

二、機械限位開關調試



（1）P547改為1是機械限位開關模式；



（2）應接機械限位開關的常閉觸點；



（3）EPA是機械限位開關的下限位，EPB是機械限位開關的上限位；



（4）通過機械限位開關行程的調節，可直接使用。
