『SEJ快速門控制箱』堆積門變頻器顯示gd的故障分析

位于SEJ變頻器中央位置的數字操作器叫鍵盤，變頻器整體可以分兩部分，顯示區和按鍵區



顯示區提供參數設定以及顯示不同的運行狀態，按鍵控制區為使用者與變頻器交互接口。



當快速門發生故障時，用戶可通過顯示屏上的代碼和門體故障現象來判斷門的問題所在。

比如，當SEJ快速門控制箱上顯示gd，則是有開門信號的意思，用戶可檢查雷達，紅外或地感等開關。

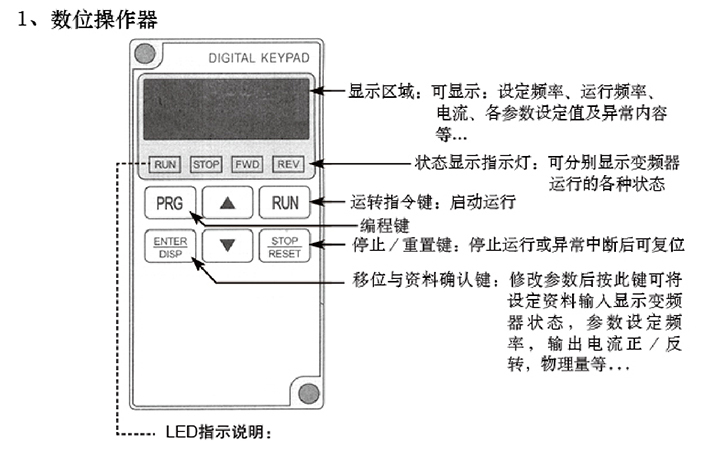

1、快速門的SEJ變頻器數位操作器界面說明：



2、顯示內容說明



（1）顯示：F00.0，說明：電源投入后顯示頻率設定畫面；



（2）顯示：H00.0，說明：實際運轉頻率；



（3）顯示：A00.0，說明：電機運轉電流；



（4）顯示Frd rEu，說明：電機運轉方向；



（5）編碼器值，行程開關為固定值。



3、『SEJ快速門控制箱』按鍵功能說明：



（1）PRG鍵，功能說明：功能選擇鍵，用于選擇功能菜單；



（2）∧∨上下方向鍵，功能說明：數字修改設定鍵，用于修改功能代碼及參數；



（3）ENTER DISP鍵，功能說明：移位鍵或確定鍵或切換顯示，短壓時作為數字位移鍵或切換顯示，長按作為設定確認鍵；



（4）RUN鍵：運轉指令鍵用于啟動變頻器運行；



（5）STOP RESET鍵，功能說明：停機命令鍵（適用于操作器控制狀態）/故障復位鍵。



4、按鍵操作說明



（1）PRG鍵，點按，是進入或退出參數設定模式；



（2）ENTER鍵，點按，換行/切屏；



（3）ENTER鍵，長按（2~3秒），確認/進入；



（4）∧鍵，點按，數值增加；∨鍵，點按，數值減少；

5、如進入P117，操作如下



（1）點按PRG鍵，顯示PXXX（X為數字），最右的數字在閃爍，點按∧鍵，使其變成7；



（2）點按ENTER鍵，中間的數字在閃爍，點按∧鍵，使其變成1；



（3）點按ENTER鍵，最左邊的數字在閃爍，點按∧鍵，使其變成1；



（4）點按ENTER鍵，進入P117內部，顯示00，點按∧鍵，使其變成08；



（5）點按ENTER鍵，確認此值生效，會自動跳到下一參數，屏幕顯示P118；



（6）點按PRG建，退出參數設置。



與之配套使用的，還有SEJ品牌的電機和編碼器設備，SEJ是意大利品牌，很多快速卷簾門都用的這個牌子



一般都是廠家設置好的，所以每個廠家的『SEJ快速門控制箱』說明書都有點不一樣，大都相同。
